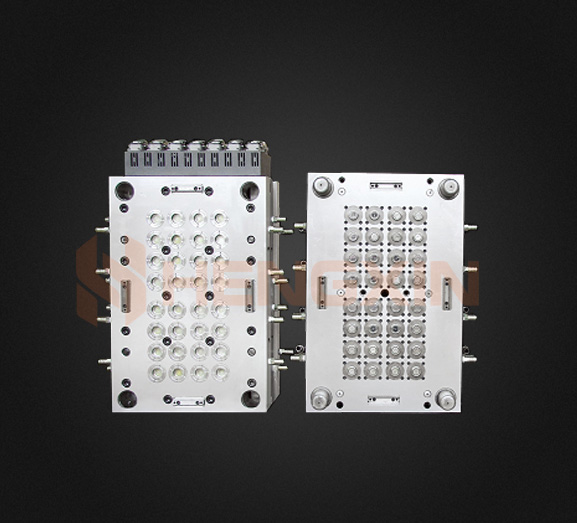

Linia de despărțire se mai numește și linia de despărțire, care depinde în principal de cerințele de proiectare și de aspectul produsului, dar ia în considerare și
dacă prelucrarea este fezabilă și poziția matriței pentru a urma lipiciul. Indiferent de modul în care este despărțit produsul din plastic, vor exista urme de despărțire mai evidente. Pe de altă parte, puteți cunoaște structura matriței uitându-vă la linia de despărțire. Următoarele resurse Dragon vă spun cum să determinați linia de despărțire:
Determinarea liniei de separare.
Înainte de proiectarea suprafeței de despărțire, trebuie mai întâi determinate forma și poziția liniei de despărțire pe partea din plastic. Când se determină direcția de deschidere a matriței, este mai ușor să se determine linia de despărțire. Deoarece proiecția liniei de despărțire în direcția de deschidere a matriței coincide cu linia de contur exterioară a proiecției piesei din plastic în acea direcție, o linie dreaptă paralelă cu direcția de deschidere a matriței poate fi utilizată pentru a se deplasa de-a lungul liniei de contur exterioară a formei. proiecția obiectului și găsiți Afișați intersecția liniei cu suprafața obiectului în fiecare poziție.
(1) Linia dreaptă intersectează suprafața obiectului într-un punct, apoi acest punct este punctul de pe linia de despărțire.
(2) Linia dreaptă intersectează suprafața obiectului într-un segment de linie dreaptă, apoi orice punct de pe acest segment de linie dreaptă poate fi folosit ca punct pe linia de despărțire și poate determina în mod specific care punct este punctul de pe linia de despărțire. În general, este punctul adiacent. Cea mai scurtă conexiune a punctului este principiul. Poate fi determinată și interactiv.
(3) Linia dreaptă intersectează obiectul în mai multe puncte și mai multe segmente de linie dreaptă, ceea ce indică faptul că intersecția conului de abordare globală și direcția de deschidere a matriței este 0, astfel încât tragerea miezului este proiectată în această zonă, iar linia de despărțire trebuie determinată. după forma şi mărimea miezului de tragere .
